Bienvenido a mi blog, hoy hablaremos un poco de como convertir fácilmente una fuente ATX de PC, en una fuente para alimentar nuestros proyectos Arduino, ESP32 y/o Raspberry Pi, dado que dicha fuente es altamente comercial y proporciona un buen amperaje, además de ser muy fiable y manejar distintos niveles de voltaje tanto positivos como negativos.

El voltaje negativo es un componente importante de la electrónica. Se utiliza muchas veces para varios tipos de proyectos educativos y profesionales.

Un ejemplo donde se utiliza voltaje negativo es para amplificadores operacionales de alimentación dual. Muchas veces, estos amplificadores se ocupan de las señales de Corriente Alterna CA. Por lo tanto, es necesario establecer carriles positivos y negativos; Y se establecen a través de tensiones CC positivas y negativas. Por lo tanto, muchos chips incluyendo el popular amplificador operacional LM741 hacen uso de voltajes negativos.

Otro lugar donde se usan voltajes negativos es para varios tipos de transistores. Por ejemplo, con un JFET de canal N, la tensión negativa a la base del transistor provoca la interrupción de la corriente en la salida. Por lo tanto, el voltaje negativo hace que el transistor se apague (recuerda que el JFET es un transistor de efecto de campo de juntura o unión, que puede ser usado como interruptor electrónicamente controlado, amplificador o resistencia controlada por voltaje). Para un MOSFET del tipo de realce de canal P, el voltaje negativo hace que el transistor se active, para un MOSFET de empobrecimiento o de tipo deplexión de canal P, el voltaje negativo hace que el transistor se apague.

El proceso es simple y sencillo, se diseño una placa pcb que toma el conector molex de 24 pines de la fuente ATX y lo adapta a conectores de donde podamos tomar dichos voltajes fácilmente y alimentar nuestros proyectos Arduino, ESP32 y/o Raspberry Pi, así como servomotores, motoreductores, relés, optoacopladores. triacs, transistores bipolares de puerta aislada (IGBT's) etc. Conozcamos ahora la 24 pines atx power board:

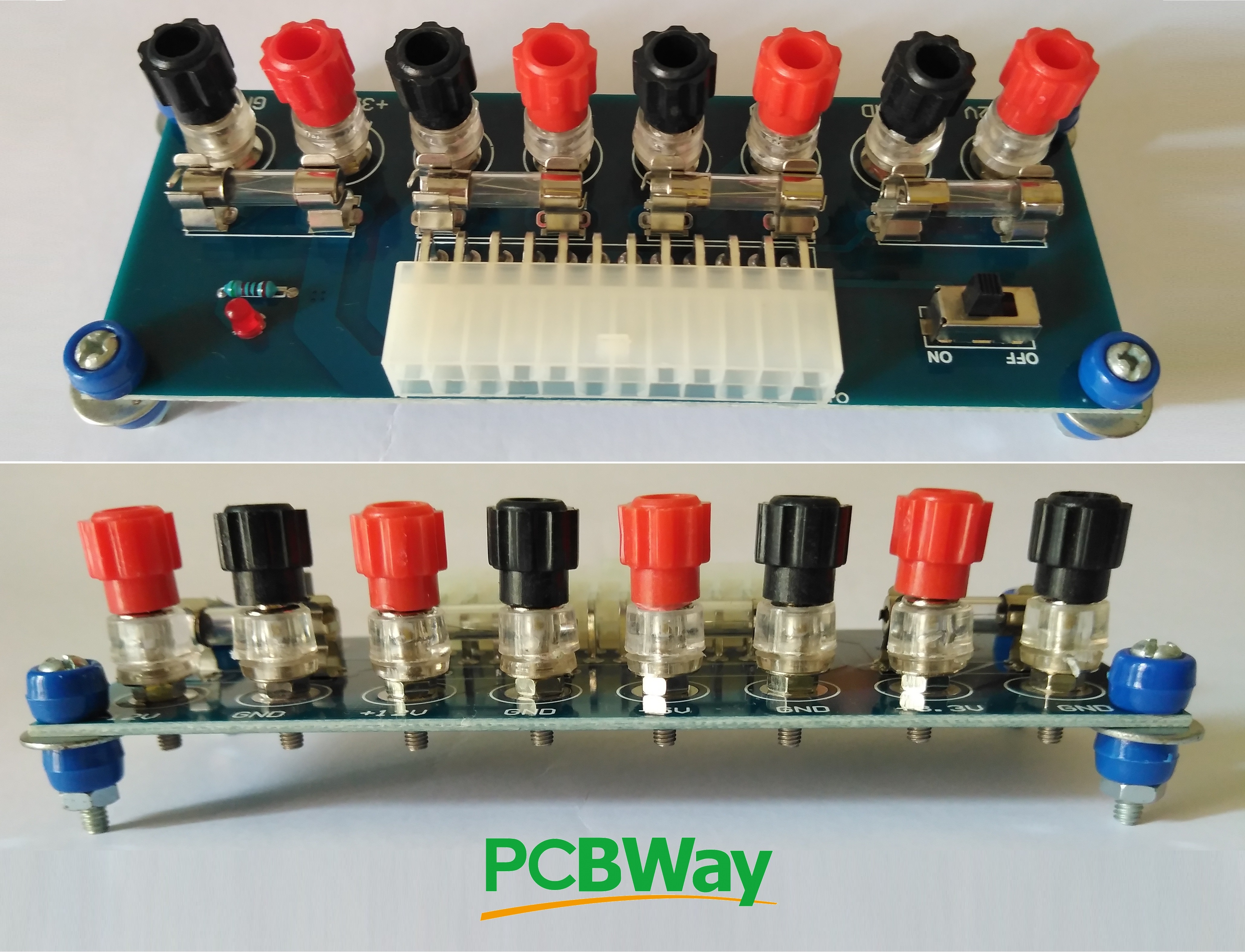

Esta placa de alimentación, fue creada para proporcionar un acceso rápido a los voltajes típicos necesarios al desarrollar proyectos con Arduino, ESP32 y/o Raspberry Pi. Después de adquirirla, tendrás acceso a cuatro voltajes diferentes (+3,3Vcc, +5Vcc, +12Vcc y -12Vcc) cada uno con su propio fusible reemplazable y conectores de salida tipo poste de rosca.

La placa debe estar alimentada por una fuente ATX de ordenador estándar con un conector molex de 24 pines, el conector en sí mismo, específicamente, es un tipo Molex 39-01-2240, generalmente llamado Molex Mini-fit Jr, además la placa cuenta con un led indicador de energizado e interruptor de encendido/apagado.

Compra ya la tuya aquí

24 Pines ATX Power Board - Cortesía TechOKOK

Recordemos que tanto el amperaje, como la potencia, dependerán de la fuente ATX con que alimentemos la placa, aunque en la mayoría de casos nos encontraremos con valores típicos como:

Por los hilos amarillos ... +12Vcc / 20A

Por los hilos rojos .......... +5Vcc / 19A

Por los hilos naranjas .... +3.3Vcc / 19A

Por el hilo celeste ........... -12Vcc / 500mA

Pero no todas las fuentes son iguales, algunas proporcionan más amperaje por determinadas salidas, así que es solo una guía y lo mejor es referirse al sticker o etiqueta que trae cada fuente de poder.

Finalmente si lo que deseas es hacer tu mismo la placa, cuentas con el Software Proteus, el cual ya ha sido publicado en este blog, junto a una variada colección de librerías 3D:

Quieres aportar algo que complemente este articulo? crees que hay algo que se deba corregir? Escríbenos este blog es para todos.
