ChipKIT™ Max32™

Bienvenido a mi blog, hoy hablaremos un poco de la ChipKIT™ Max32™ la cual es una board open source hardware prototyping plataform como Arduino™ Mega, pero basada en el PIC32MX795F512L de 32 bits, así que para desarrolladores que usan PIC esta es una gran opción de open Hardware. y muy similar a la plataforma Arduino.

La ChipKIT™ Max32™ board tiene como núcleo el PIC32MX795F512L este microcontrolador de 32-bit corre a 80MHz, 512K de flash program memory y 128K de SRAM data memory, además el procesador cuenta con periféricos avanzados como USB 2.0 OTG, 10/100 Ethernet MAC y CAN.

Esta board puede ser programada usando un ambiente basado en Arduino™ IDE, pero modificándolo para que soporte PIC32. Adicionalmente, la board ChipKIT™ Max32™ es totalmente compatible con advanced Microchip MPLAB® IDE y PICKit3 in-system programmer/debugger.

Características:

Microcontrolador Microchip PIC32MX795F512L de 32 bits.
Frecuencia de operación: 80MHz.
Capacidad de memoria de programa Flash: 512KB .
Memoria RAM: 128KB en memoria.
Voltaje de operación: 3.3Vdc.
Voltaje de alimentación general: 7Vdc a 15Vdc.
Rango de corriente por pin: ±18mA.

Conectividad:

Conexión a PC o host vía puerto miniUSB.
83 pines I/O disponibles.
16 Entradas análogas.
Interrupciones externas: 5.
Pines PWM: 5.
Puertos UART: 4.
Puerto SPI: 1.
Puerto I2C: 1.
1 Puerto ICSP que se emplea para programar con herramientas de programación Microchip.
Posee un módulo RTCC (real time clock/calendar).
Posee dos puertos CAN.
Posee un 10/100 Ethernet MAC. Requiere un PHY externo para completar la implementación de un puerto Ethernet.

Compatibilidad de software:

MPIDE
ChipKIT Core y Arduino IDE.
MPLAB X IDE.

Si se desea se puede usar como herramienta de programación el programador/depurador PICKIT3 ya que ChipKit Max32 es plenamente compatible con esta herramienta. A continuación podrás conocer mas acerca de esta placa, gracias al video del canal de YouTube microelectrónicos:

Encuentra aquí el Datasheet de la ChipKIT™ Max32™

(haciendo click sobre el icono de adobe reader)

Acotar que esta es la URL que permite al gestor de tarjetas del IDE de Arduino, buscar las placas ChipKIT:

http://github.com/chipKIT32/chipKIT-core/raw/master/package_chipkit_index.json

Finalmente recuerda que CHIPKIT y el logotipo de CHIPKIT son marcas comerciales registradas de Microchip Technology Incorporated en los EE. UU. Y otros países, y se utilizan bajo licencia.

chipKIT WF32

chipKIT uc32

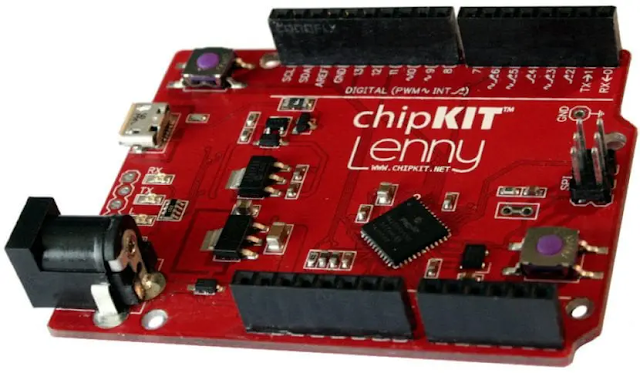

chipKIT Lenny

chipKIT UNO32

Recordemos que el día 19 de enero de 2016 Microchip anunció la compra de Atmel, y efectivamente la compró.

Microchip tiene los núcleos PIC-32 basados en MIPS, algunos núcleos PIC más antiguos y ha lanzado varios núcleos ARM, ahora que ha comprado Atmel, también tiene el árbol genealógico del kernel AVR de 8 y 32 bits y los kernels SAM basados en ARM.
